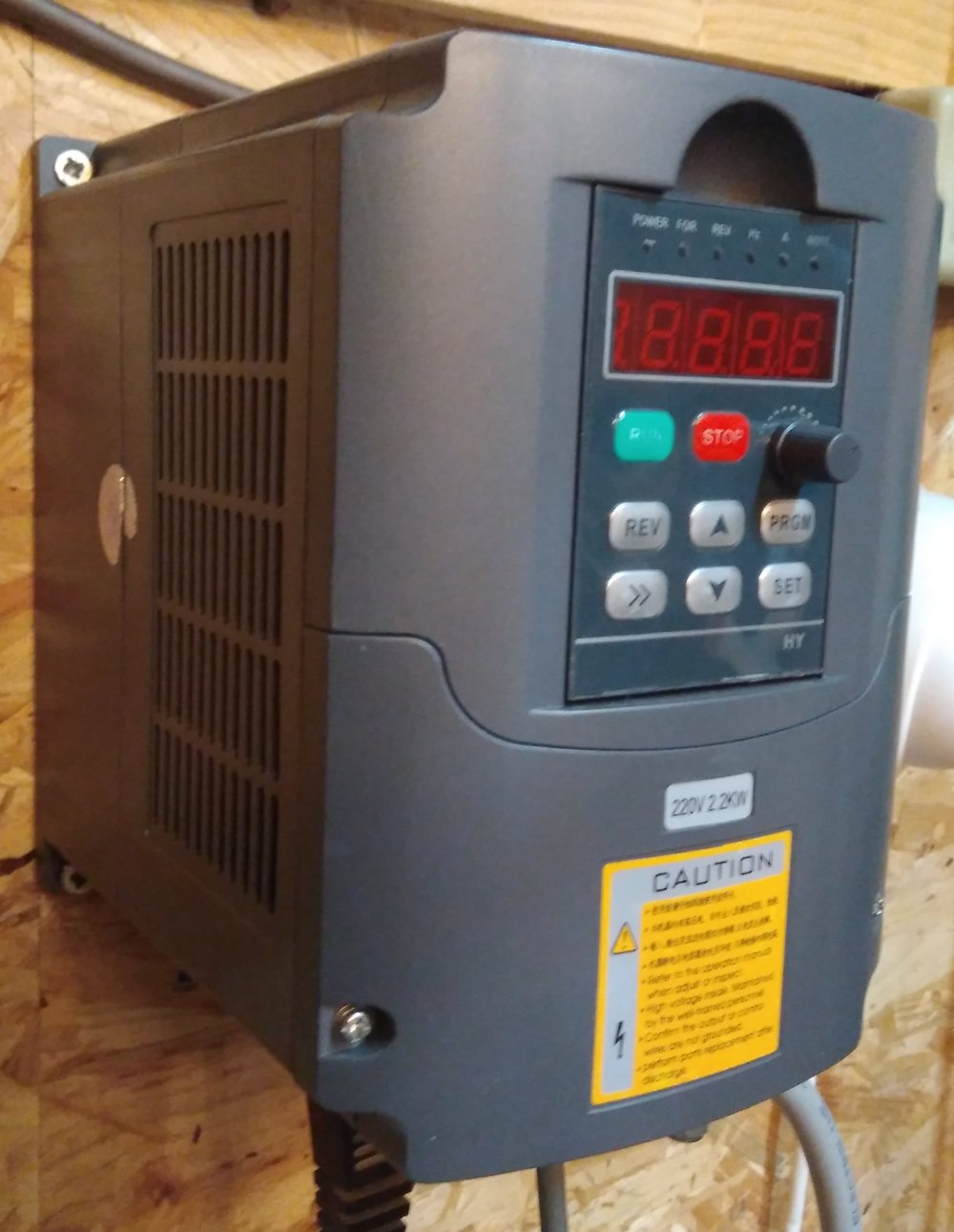

Si comme moi vous avez opté pour le variateur Huanyang VFD pour contrôler le moteur de broche de votre CNC, vous vous êtes certainement déjà demandé «MAIS POURQUOI ?» !

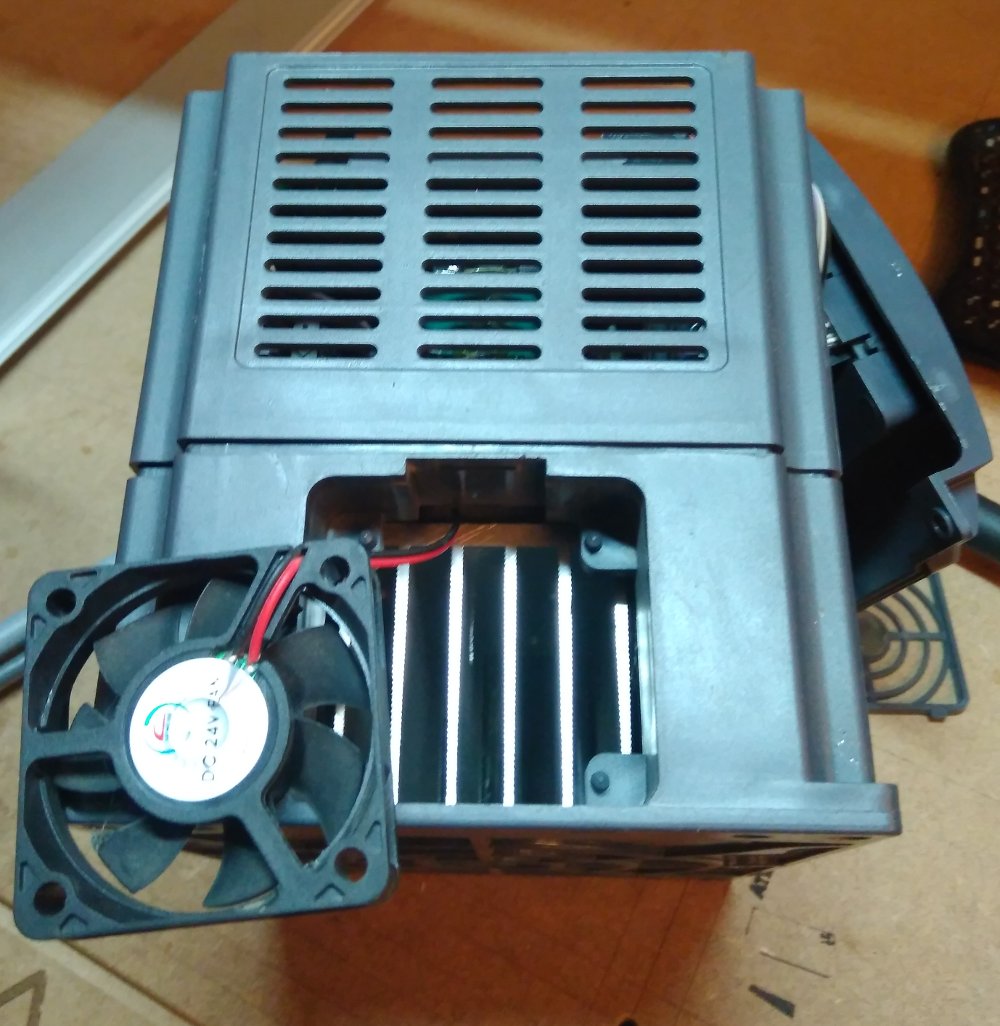

Oui, mais pourquoi n’ont-ils pas régulé le ventilateur du radiateur afin d’en réduire la nuisance sonore ?

Hurlement strident ininterrompu, impossibilité de se concentrer, migraine, nerfs qui lâchent… et pourtant votre belle-mère n'est pas encore arrivée pour son séjour estival !

Votre variateur Huanyang est peut-être la cause de tous vos maux ! (finalement !)

La solution rapide :

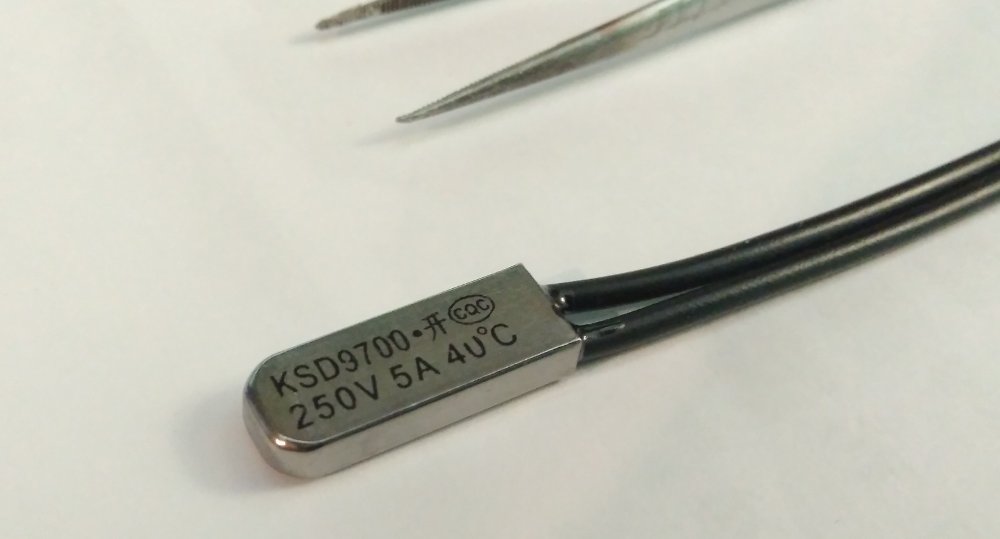

Le contacteur thermique bilame normalement ouvert (NO) que vous trouverez chez votre revendeur préféré pour quelques centimes.

(et NON Maé ! On ne va pas euthanasier la belle-mère…)

Le principe :

Ce contacteur, choisi en fonction de sa température de consigne (ici 40°C), activera le ventilateur seulement lorsque que le variateur (son radiateur) atteindra 40°C afin de le refroidir.

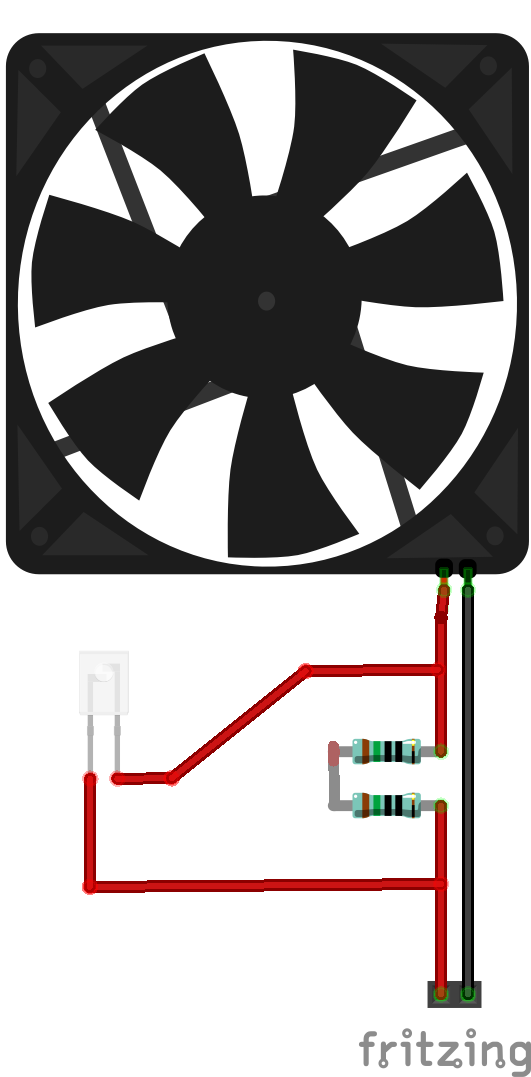

Toutefois, nous ne souhaitons pas couper totalement la ventilation lorsque l’on est en dessous de la température de consigne. Nous allons pour cela monter en parallèle une résistance qui laissera tourner le ventilateur doucement et sans nuisance sonore le reste du temps.

Le choix de la valeur de la résistance s’est fait à l’oreille. Avec 300 Ohms le ventilateur reste silencieux et se lance sans problème. (ici 2 résistances de 150 Ohms ont été montées en série, et attention à la dissipation de chaleur des résistances!)

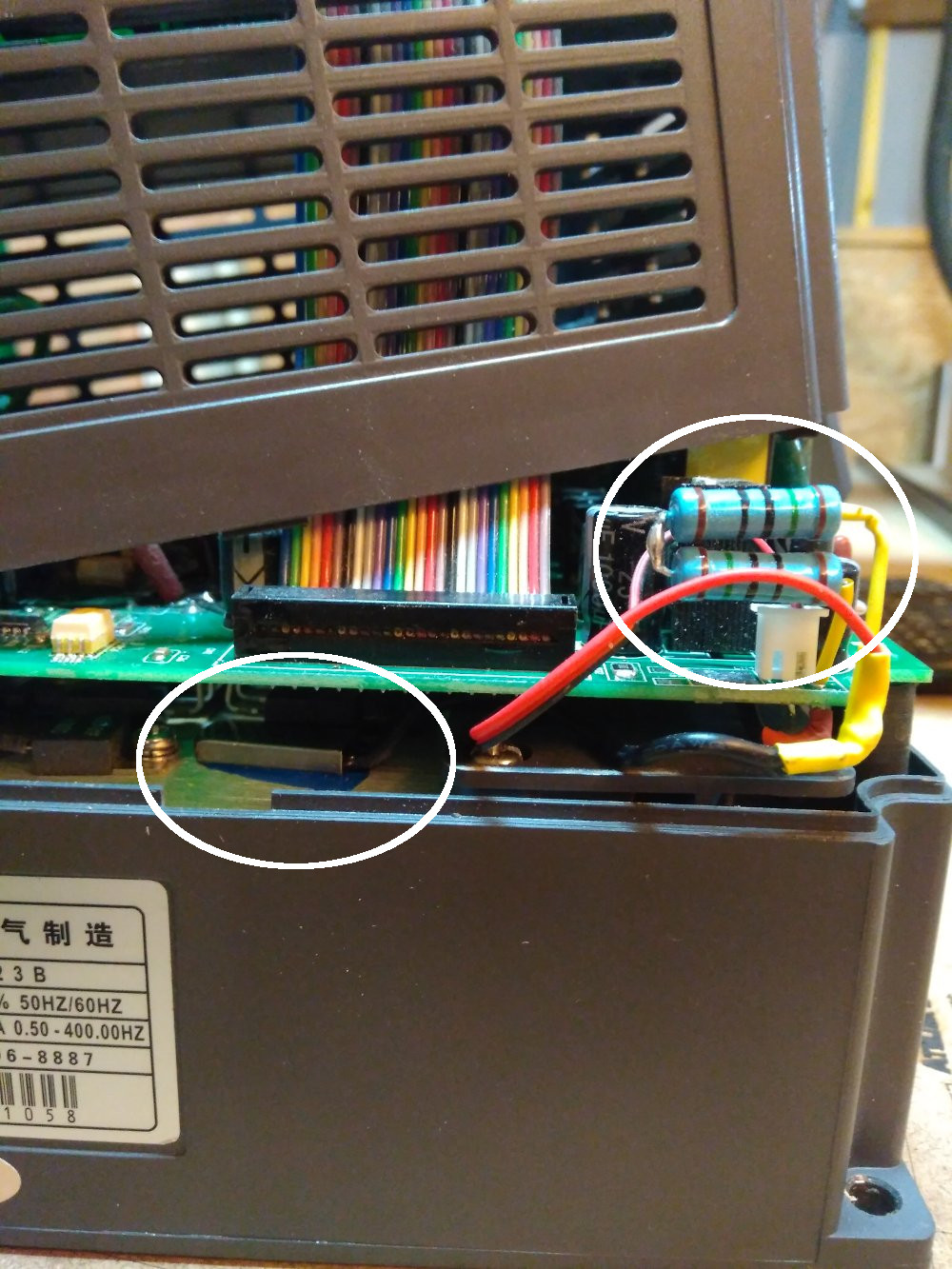

Le contacteur thermique a été fixé avec de la colle thermique (bleu) sur le radiateur.

Les deux résistances sont intégrées tant bien que mal dans l'espace libre du boîtier.

Le retour est très satisfaisant

Le variateur peut être mis sous tension, en attente, sans avoir à subir le bruit de son ventilateur. En fonction du travail, il se déclenche environ 30 secondes après le début du job et repasse en vitesse lente 1 minutes après la fin. La valeur de consigne de 40°C était donc un bon choix (merci Guillaume !).

Un confort de travail appréciable !
