Destiné au broyage en poudre fine des matériaux durs tels que pierres, roches, etc.

Le Polinno met à votre disposition un concasseur, la broyeuse à jarre, 2 jarres de 3 litres ainsi que les billes d'alumine.

Le broyeur à jarre est un système qui permet de faire rouler durant plusieurs heures un pot cylindrique en céramique avec des billes à l'intérieur qui vont broyer un échantillon de matière pour le transformer en une poudre fine et uniforme. Le pot et les billes sont fabriqués dans des matériaux durs et résistants à l'usure. La rotation du pot provoque des collisions et des frottements répétés des billes avec la matière qui se trouvent à l'intérieur. La taille des particules et l'uniformité du mélange peuvent être contrôlées en ajustant la vitesse de rotation, le temps de rotation, la taille et le nombre de billes. Les pots et les billes en céramique sont très résistants à l'abrasion et aux produits chimiques, ce qui réduit la contamination de l'échantillon.

L’utilisation de la broyeuse à jarre est soumise à quelques règles indispensables à une utilisation durable et collective :

Il est nécessaire de réserver la broyeuse, soit par téléphone, soit par mail auprès de Cécile Lucsko (07 49 78 81 82 ou cecile.lucsko@polinno.art)

• L’utilisation se fait en présence d’une personne du Polinno (Florian, Mariou, Zael, Aurélien ou Cécile).
• Il faut remplir une “fiche de broyage” par jarre remplie et la stocker dans le classeur de suivi en veillant à la bonne identification de l'échantillon.
• Les jarres doivent être vidées et nettoyées dans les 72h00 suivant le début du broyage.
• Les jarres, les outils (tamis, billes, spatules etc.) et la cuisine (évier, sol) doivent être laissés propres.

L’utilisateur-trice doit prévoir des contenants pour emporter son broyat

A noter : malgré notre bonne volonté, il nous est devenu impossible de vider les jarres et de faire sécher les broyats à votre place car ces opérations nous prennent trop de temps.

Pour toute question : Cécile Lucsko, 07 49 78 81 82 ou cecile.lucsko@polinno.art

1. Si besoin, concasser les matières à broyer pour obtenir des cailloux de 0.5 cm de diamètre environ (variable selon la dureté des minéraux).
2. Mettre la moitié des billes d’alumine dans la jarre (des billes de deux tailles différentes, en proportion à peu près égale).
3. Ajouter matière à broyer jusqu’à atteindre un remplissage aux ¾ de la jarre.
4. Pour un broyage avec de l’eau : ajouter de l’eau jusqu’à 1 cm au dessus du mélange.
5. Fermer les jarres avec les vis-papillons et les placer sur les rouleaux, les deux jarres face à face, papillons contre papillons.
6. Programmer puis brancher le programmateur sur la prise secteur.
7. Tourner la clé du boîtier bleu.
8. Vérifier que la fréquence affichée soit d'environ 37.4, sinon tourner le bouton gris pour rétablir.
9. Appuyer sur RUN, la rotation démarre.
10. Remplir la “fiche de broyage” dans classeur. ficheprelevementbroyage_v2.pdf

1. Vider les jarres maximum 72h00 après le lancement (prévoir un contenant adapté).
2. Si le broyat est agrégé en une pâte dure, re-faire tourner la jarre fermée quelques minutes afin de re-diluer le matériau dans l'eau.
3. Nettoyer les billes et les jarres à l’eau claire dans l’évier de la cuisine, ainsi que tous les outils utilisés (tamis, seaux, raclettes etc.).
4. Replacer les billes dans la jarre.
5. Remettre les jarres fermées sur les rouleaux et les outils devant la broyeuse.
6. Nettoyer l’évier de la cuisine et si besoin le carrelage autour de la broyeuse.

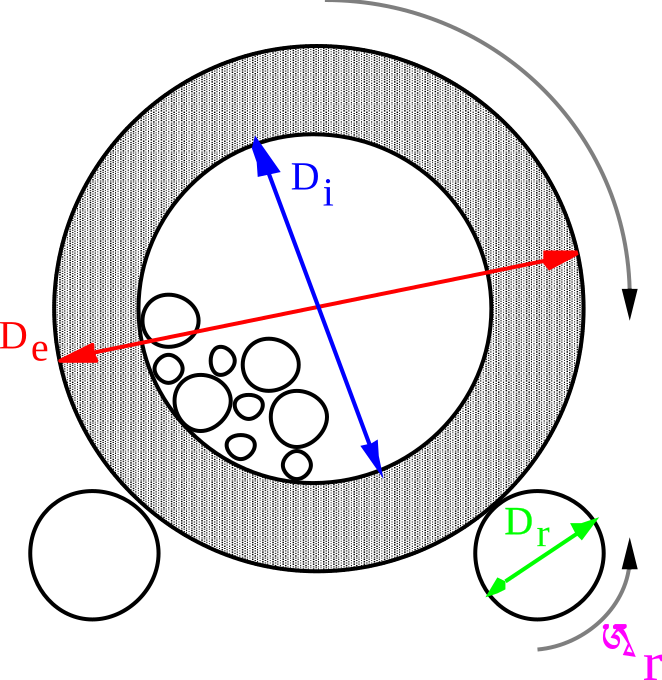

En fonction du diamètre interne et externe de la jarre, il nous faut régler la vitesse de rotation de la machine afin d'optimiser le broyage (Si besoin voici la fiche complète sur le calcul des vitesses de rotation ).

La vitesse de rotation du rouleau que l'on doit régler sur le variateur de la broyeuse est donnée par la formule suivante :

Soit pour les jarres 3L disponibles au fablab Polinno : 25.4 x 0.185 / ( 0.092 x racine carré de 0.145) = 134 rotations par minute (r/min)

Ce chiffre est à régler directement sur le boîtier électrique de la machine à l'aide du bouton rotatif gris.

ficheprelevementbroyage_v2.pdf ( version LibreOffice : ficheprelevementbroyage_v2.ods )

broyeur_qrcode.pdf broyeur_qrcode.odg
